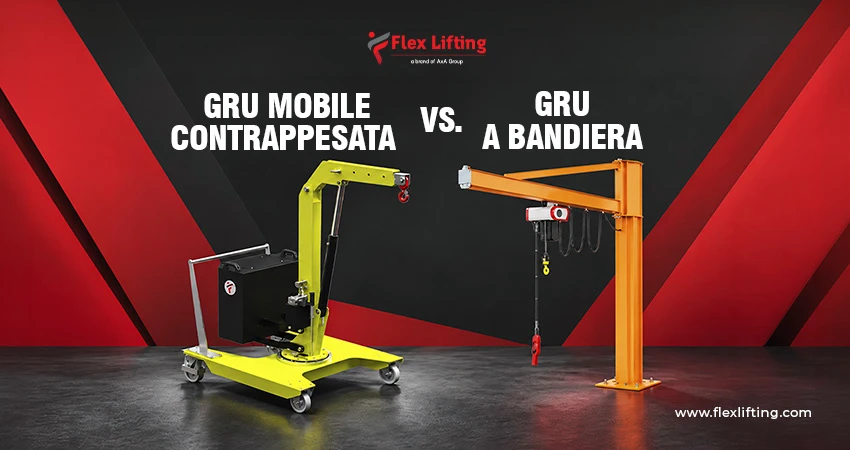

La scelta tra una gru mobile contrappesata e una gru a bandiera dipende da come e dove deve essere sollevato il carico.

Entrambe le soluzioni sono ampiamente utilizzate negli ambienti industriali per sollevare, movimentare e posizionare componenti in sicurezza. Tuttavia, si basano su due concetti molto diversi.

Una gru a bandiera viene generalmente installata in modo permanente presso una specifica postazione di lavoro e offre una copertura di sollevamento entro un raggio operativo definito.

Una gru mobile contrappesata, come quelle della gamma Flex Lifting, può invece essere spostata direttamente presso l’applicazione e utilizzata ovunque sia necessario effettuare un sollevamento.

Comprendere questa differenza è fondamentale per scegliere la soluzione più adatta per produzione, manutenzione, carico macchina e assemblaggio.

Cos’è una gru mobile contrappesata?

Una gru mobile contrappesata è una macchina di sollevamento da pavimento che utilizza contrappesi posizionati nella parte posteriore del telaio per bilanciare il carico sollevato nella parte anteriore.

A differenza delle attrezzature di sollevamento fisse, normalmente non richiede una colonna ancorata al pavimento, un supporto a parete o una struttura con vie di corsa aeree.

La gru può essere portata direttamente nell’area di lavoro e posizionata vicino al carico.

Questo rende le gru contrappesate particolarmente adatte alle applicazioni in cui le operazioni di sollevamento si svolgono in diverse postazioni o quando il layout produttivo cambia nel tempo.

Le gru contrappesate Flex Lifting sono progettate per combinare:

• mobilità;
• dimensioni compatte;
• sbraccio orizzontale;
• posizionamento del carico;
• accessibilità intorno ai macchinari;
• sollevamento e discesa controllati;
• configurazioni manuali, semielettriche e completamente elettriche.

A seconda del modello e della configurazione, le gru Flex Lifting possono movimentare carichi da circa 200 kg fino a 3.000 kg.

Uno dei loro principali vantaggi è la possibilità di estendere il braccio oltre la parte frontale della gru.

Questo permette al gancio di raggiungere carichi posizionati:

• sopra i macchinari;
• dietro barriere o protezioni perimetrali;
• all’interno dei macchinari;
• oltre banchi di lavoro;
• in aree difficili da raggiungere con le tradizionali attrezzature da pavimento.

Cos’è una gru a bandiera?

Una gru a bandiera è costituita da un braccio orizzontale montato su una colonna verticale oppure direttamente su una parete o su una struttura di supporto idonea.

Un paranco si muove lungo il braccio, mentre quest’ultimo ruota intorno al proprio punto di fissaggio.

In questo modo viene creata un’area di lavoro circolare o semicircolare ben definita intorno alla gru.

Le gru a bandiera sono particolarmente indicate per le operazioni di sollevamento concentrate attorno a una postazione di lavoro permanente.

Le configurazioni più comuni includono:

Gru a bandiera su colonna

Queste gru vengono installate su una colonna verticale fissata al pavimento o a una fondazione.

Offrono un raggio di rotazione definito e vengono spesso utilizzate in:

• postazioni di assemblaggio;
• linee di produzione;
• aree di lavorazione;
• postazioni di carico e scarico;
• aree di manutenzione.

Gru a bandiera a parete

Queste gru vengono fissate a una parete o a una colonna strutturale idonea.

Poiché non richiedono una colonna separata fissata a pavimento, consentono di preservare spazio a terra.

La struttura di supporto deve però essere adeguata ai carichi generati dalla gru.

Gru Mobile Contrappesata vs. Gru a Bandiera: tabella comparativa

Caratteristica	Gru Mobile Contrappesata	Gru a Bandiera
Installazione	Normalmente non richiede ancoraggi permanenti o strutture di supporto fisse	Richiede installazione su colonna, fondazione, parete o struttura idonea
Mobilità	Mobile e trasferibile tra diverse postazioni	Fissa a una determinata area di lavoro
Area di lavoro	Può essere spostata in diverse aree dello stabilimento	Limitata al raggio del braccio
Sbraccio	Il braccio può estendersi orizzontalmente verso il carico	Lo sbraccio è determinato dalla lunghezza fissa del braccio
Accesso oltre gli ostacoli	Può essere posizionata vicino all’applicazione e raggiungere oltre gli ostacoli	L’accesso dipende dalla posizione della colonna e dal raggio operativo del braccio
Carico macchina	Particolarmente adatta a raggiungere carichi vicino o all’interno dei macchinari	Efficace quando la macchina si trova all’interno del raggio di lavoro fisso
Più postazioni di lavoro	Una sola gru può potenzialmente servire più reparti o postazioni	Normalmente dedicata a una sola postazione
Modifiche al layout produttivo	Facilmente ricollocabile quando cambia il layout	Può richiedere spostamento o nuova installazione
Spazio a pavimento	Richiede spazio per il telaio e i contrappesi	Le versioni su colonna occupano poco spazio a terra; quelle a parete possono lasciare il pavimento quasi completamente libero
Requisiti strutturali	Ridotti rispetto a un sistema di sollevamento installato permanentemente	Richiede pavimento, fondazione, parete o struttura di supporto adeguati
Spazio in altezza	Non richiede vie di corsa sopraelevate	Richiede spazio sufficiente per braccio, paranco e carico sospeso
Posizionamento di precisione	Particolarmente indicata per il posizionamento localizzato e preciso del carico	Molto efficace per sollevamenti ripetitivi all’interno della propria area di lavoro
Operazioni ripetitive	Adatta soprattutto quando le operazioni avvengono in punti differenti	Particolarmente efficace per sollevamenti ripetitivi nella stessa postazione
Flessibilità	Elevata	Inferiore, perché la gru rimane in posizione fissa
Applicazioni tipiche	Carico macchina, manutenzione, movimentazione stampi, attrezzaggio, assemblaggio, componentistica industriale e postazioni variabili	Postazioni di assemblaggio, lavorazioni meccaniche, saldatura, linee di produzione e sollevamenti ripetitivi localizzati
Vantaggio principale	Mobilità, sbraccio e accesso flessibile al carico	Sollevamento ripetitivo efficiente all’interno di una postazione dedicata

La differenza principale: sollevamento mobile vs. postazione fissa

La differenza più importante tra le due soluzioni non riguarda soltanto la portata.

Riguarda dove può lavorare l’attrezzatura di sollevamento.

Una gru a bandiera crea un’area di sollevamento permanente attorno a un punto fisso.

Una gru contrappesata Flex Lifting crea un’area di sollevamento ovunque venga posizionata.

Questa distinzione diventa particolarmente importante nei moderni ambienti produttivi, dove le necessità di sollevamento non sono sempre concentrate in una sola postazione.

Se oggi un componente deve essere movimentato presso un centro di lavoro e domani un altro deve essere posizionato in un’area di assemblaggio, una gru mobile può seguire l’operazione.

Una gru a bandiera fissa no.

Quando è più indicata una gru a bandiera?

Una gru a bandiera è una soluzione eccellente quando le operazioni di sollevamento sono ripetitive e avvengono costantemente nello stesso punto.

Per esempio:

• carico ripetuto della stessa macchina durante il ciclo produttivo;
• movimentazione di componenti presso una postazione di assemblaggio dedicata;
• sollevamento di componenti tra un banco di lavoro e un’attrezzatura;
• operazioni ripetitive di carico e scarico entro un raggio limitato.

Poiché la gru è permanentemente disponibile nella postazione, l’operatore può utilizzarla in qualsiasi momento senza dover portare in posizione altre attrezzature.

Una gru a bandiera può quindi essere estremamente efficiente quando il processo produttivo è stabile e il punto di sollevamento rimane sostanzialmente invariato.

Quando è più indicata una gru contrappesata Flex Lifting?

Una gru Flex Lifting diventa particolarmente interessante quando l’applicazione richiede una maggiore libertà di movimento.

Più postazioni di lavoro

Una gru mobile può servire diverse macchine, reparti o aree produttive.

Invece di installare più gru a bandiera fisse, una sola gru Flex può potenzialmente essere utilizzata per diverse operazioni di sollevamento.

Carichi dietro ostacoli

Protezioni macchina, banchi di lavoro, barriere o attrezzature produttive possono impedire a un sistema di sollevamento di posizionarsi direttamente sotto il carico.

Il braccio di una gru Flex Lifting può estendersi verso o oltre questi ostacoli per avvicinare il gancio al punto di sollevamento richiesto.

Carico macchina

Molti macchinari non sono progettati con un punto di sollevamento verticale direttamente sopra di essi.

Una gru contrappesata può avvicinarsi frontalmente alla macchina ed estendere il braccio verso il componente.

Questo la rende particolarmente indicata per:

• carico di macchine CNC;
• movimentazione stampi;
• cambio utensili e attrezzaggi;
• operazioni di manutenzione;
• assemblaggio di componenti di grandi dimensioni.

Modifiche al layout produttivo

I layout produttivi cambiano.

Le macchine vengono spostate, vengono create nuove celle produttive e le postazioni esistenti vengono riorganizzate.

Una gru mobile può essere ricollocata di conseguenza.

Una gru a bandiera fissa rimane invece vincolata al punto strutturale nel quale è stata installata.

Applicazioni in cui una colonna non è pratica

L’installazione di una gru a bandiera richiede una posizione strutturale idonea.

A seconda dell’installazione, può essere necessario prevedere:

• ancoraggio a pavimento;
• fondazioni;
• verifiche strutturali;
• rinforzo della parete;
• sufficiente spazio in altezza.

Quando queste condizioni sono difficili da soddisfare, una gru contrappesata da pavimento può rappresentare una soluzione alternativa.

Gru a bandiera o gru mobile contrappesata: quale scegliere?

La scelta dipende principalmente dalla natura dell’operazione di sollevamento.

Una gru a bandiera è particolarmente adatta quando:

• il punto di sollevamento rimane fisso;
• le operazioni sono ripetitive;
• la stessa postazione viene utilizzata continuamente;
• la struttura dell’edificio consente un’installazione permanente.

Una gru contrappesata Flex Lifting è particolarmente adatta quando:

• le operazioni di sollevamento avvengono in aree diverse;
• la gru deve servire più postazioni;
• i carichi devono essere raggiunti sopra o oltre degli ostacoli;
• i componenti devono essere posizionati vicino o all’interno di macchinari;
• il layout produttivo cambia;
• un’installazione permanente non è desiderata o non è pratica.

In alcuni ambienti produttivi, le due soluzioni possono anche essere complementari.

Le gru a bandiera fisse possono gestire i sollevamenti ripetitivi nelle postazioni ad alta frequenza, mentre una gru Flex mobile può essere utilizzata per manutenzione, carico macchina e operazioni di sollevamento occasionali in tutto lo stabilimento.

Raggio fisso o sbraccio flessibile?

La differenza può essere riassunta molto semplicemente.

Una gru a bandiera offre capacità di sollevamento entro un raggio fisso.

Una gru contrappesata Flex Lifting offre capacità di sollevamento ovunque l’operazione lo richieda.

Per le aziende che necessitano di flessibilità, sbraccio orizzontale e posizionamento preciso senza installare una gru dedicata in ogni postazione, una gru mobile contrappesata può offrire una soluzione estremamente versatile.

Vai verso il carico. Raggiungi il punto di sollevamento. Posiziona con precisione.

Contatta Flex Lifting per individuare la configurazione di gru più adatta alla tua applicazione.
